YT系列

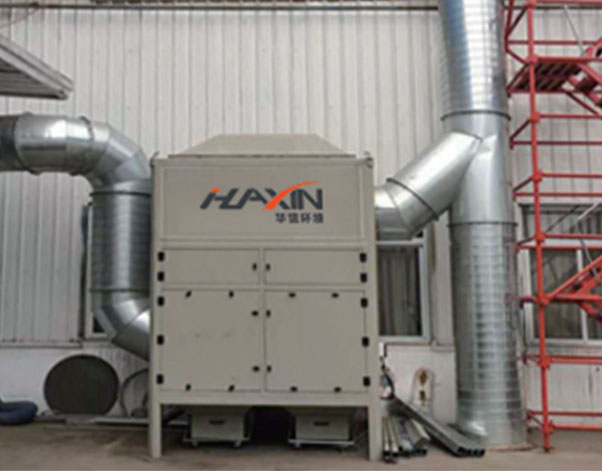

中央除尘器

HXHJ-YT集中烟尘净化系列是专为大型工件生产车间烟尘系统治理和车间吹吸式烟尘治理而研发设计的产品。该系列产品采用模块化设计、结构紧凑、占地面积小,便于运输和安装。设备运行稳定、使用寿命长、风量大、节能高效等优点。可配置远程控制系统可实现远程控制与调试,实时监控系统的运行状态。售后及时高效,让客户更安心。产品已获得ISO9001国际质量认证、中环协CEP认证

获取报价

PRODUCTS

风量 7000-33000m³/h
功率 7.5-37KW
清灰方式) 旋翼式脉冲清灰/文丘里脉冲清灰
除尘效率 99.99%
风机品牌 Jinan Huaxin
断路器 施耐德
PLC控制系统触摸屏 西门子

产品参数

产品型号 HXYD-YT07 HXYD-YT10 HXYD-YT15 HXYD-YT20 HXYD-YT25 HXYD-YT30
处理风量 7000-9000m³/h 10000-12000m³/h 15000-18000m³/h 20000-23000m³/h 25000-28000m³/h 30000-33000m³/h
风机功率 7.5KW 11KW 18.5KW 22KW 30KW 37KW
风机品牌 济南华信
额定运行电压(三相) 220/230/380/400V
额定运行频率 50Hz;60Hz
过滤面积 108㎡ 162㎡ 216㎡ 288㎡ 360㎡ 432㎡
滤筒数量 6个 9个 12个 16个 20个 24个
滤筒安装方式 竖装
滤筒规格 φ325*L1000mm
滤筒材质 聚酯纤维+PTFE覆膜
滤筒品牌 济南华信
过滤效率 99.90%
过滤精度 0.3μm
清灰方式 全自动文丘里清灰
气包材质 304不锈钢
压缩空气 0.4-0.6Mpa
吸风口尺寸
(吸风口距离地面)
φ400mm
(1285mm)
粉尘收集装置 专用积灰小车
工况噪音 75±5dB(A) 80±3dB(A)
设备外形尺寸
(长*宽*高)
1.9*1.2*3.3(m) 2*1.7*3.7(m) 2.5*1.7*3.7(m) 2.5*2.1*3.7(m) 2.5*2.6*4.1(m) 2.5*3*4.4(m)
整机重量 920±10Kg 1370±10Kg 1600±10Kg 2000±10Kg 2750±10Kg 3200±10Kg

产品特点

清灰系统

YT采用竖装快上式滤芯,便于滤芯的拆卸及维护。

风机

A式离心风机,澎湃动力,节能高效

清灰方式

清灰方式可选择旋翼式脉冲清灰或文丘里式脉冲清灰。

延时清灰

除尘设备增加了延时清灰功能,在主风机停止工作后,继续保持一段时间内的脉冲清灰,延长滤筒使用寿命。

产品详情

电机系统

动力核心A型离心风机采用内置式设计,风叶、轮盖一体成型,具有节能、高效、低噪音、性能稳定等优点。

净化系统

采用垂直安装快装式滤芯,方便滤芯的拆装和维护,滤芯采用进口高效阻燃覆膜滤料,过滤精度高达99.99%,过滤后的洁净气体可有效循环。

脉冲清灰系统

通过反复小幅度的冲击振动,将积聚在滤筒外部的粉尘震落至灰斗内。

除尘系统

灰斗配备多形防返灰装置及灰位计,实时反馈灰斗积尘量,提示清灰,延长设备使用寿命。

操作方便,清灰方式简单,处理量大

荣誉资质


产品工作原理

常见问题

济南华信自动化工程有限公司是国内唯一一家致力于提供工艺气体系统及废气处理系统全产业链整体解决方案的国家高新技术企业,是工业环保及除尘领域的专业制造商。

满足国家卫生安全生产标准,生产环境颗粒浓度低于4毫克

滤芯使用寿命约5000小时,根据不同工况选择更换周期为6-12个月

根据生产工况调整适合的脉冲频率,定期清理灰斗内的灰尘,需由经过培训的人员进行操控设备

J济南华信的产品出口全球100多个国家和地区,主要有美国、加拿大、墨西哥、德国、法国、荷兰、意大利、西班牙、葡萄牙、匈牙利、罗马尼亚、俄罗斯、乌克兰、澳大利亚、新西兰、阿根廷、智利、泰国、越南、菲律宾等

纳米滤芯过滤面积大且有阻燃功效,当明火熄灭时滤筒材料不会燃烧.

终端用户 ;上海振华,中远海运,招商局重工,三一重工,临工,徐工,柳工,龙工,北京煤机,郑州煤机,韩城煤机,平顶山煤机,中国重汽,陕汽,东风汽车,比亚迪,吉利汽车,奇瑞汽车等3000余家终端用户,激光配套;帮德激光,红山激光,金威刻激光,红牛激光,龙雕激光,新天激光,金强激光,等50余家激光厂家常年配套出口,机器人焊接集成配套;昆山华恒,厦门斯尔特,唐山开元,上海海力克斯,南京埃斯顿,南京奥特,南京和信,山东迈赫,等50余家机器人常年机器人工作站配套除尘

同等工况运行稳定性高,同等行业使用率高,节能减耗,噪音小,占用空间小,外观精美,

工件的尺寸大小,工作时长,焊丝的规格及用量,

滤筒是有使用周期的属于耗材

焊接及切割工况产生的烟尘净化,抛光打磨激光除锈的粉尘收集处理,涂装车间的废气异味处理,

可以满足客户的定制需求

应用行业

大型工件生产车间烟尘系统治理车间吹吸式烟尘治理方式。
